安吉县益国膨润土厂

高度提纯级锂基膨润土无机凝胶/锂蒙脱石
产品详情

2444132042_614932168

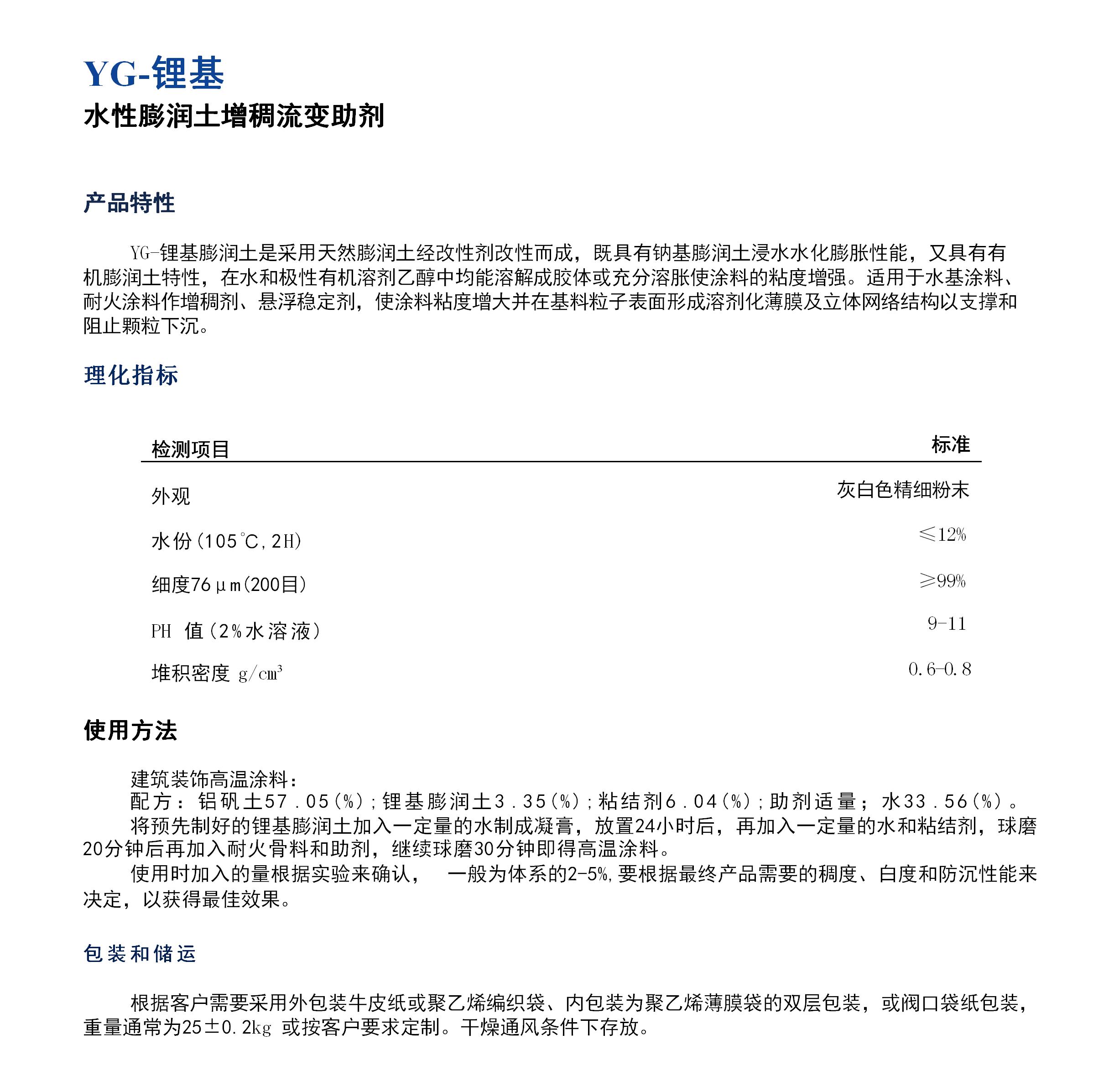

产品简介:

    本厂生产的锂基膨润土是采用天然膨润土经碳湿法提纯,再经过酸锂改性而成(非普通锂基膨润土),既具有钠基膨润土无机凝胶浸水水化膨胀性能,又具有有机膨润土特性,在水和极性有机溶剂如乙醇中均能溶解成胶体或充分溶胀使涂料的粘度增强。适用于水基涂料、耐火基料涂料作增稠剂、悬浮稳定剂,使涂料粘度增大并在基料粒子表面形成溶剂化薄膜及立体网络结构以支撑和阻止颗粒下沉。这种涂料涂刷在冶金铸造砂型表面,由于溶剂乙醇易挥发能很快形成干的薄膜层,既可炼炉砂型又可使铸件更为光洁。

QQ截图20120923135014

特性:

⑴具有极高的物理化学性,在水中的分散性,膨胀性及低失水性均优于同类提纯级的钠基膨润土

⑵经少量水润湿后,在醇溶液中具有极高的膨胀性,增稠性和悬浮稳定性。

⑶具有一定的湿态、干态粘结性。

⑷使用范围广,可适用水基、醇基以及其它极性溶剂制作的涂料中。

⑸该产品制作的涂料发气量低,触变性及涂挂性能好,涂料粘度稳定,不易沉淀,储存期长。

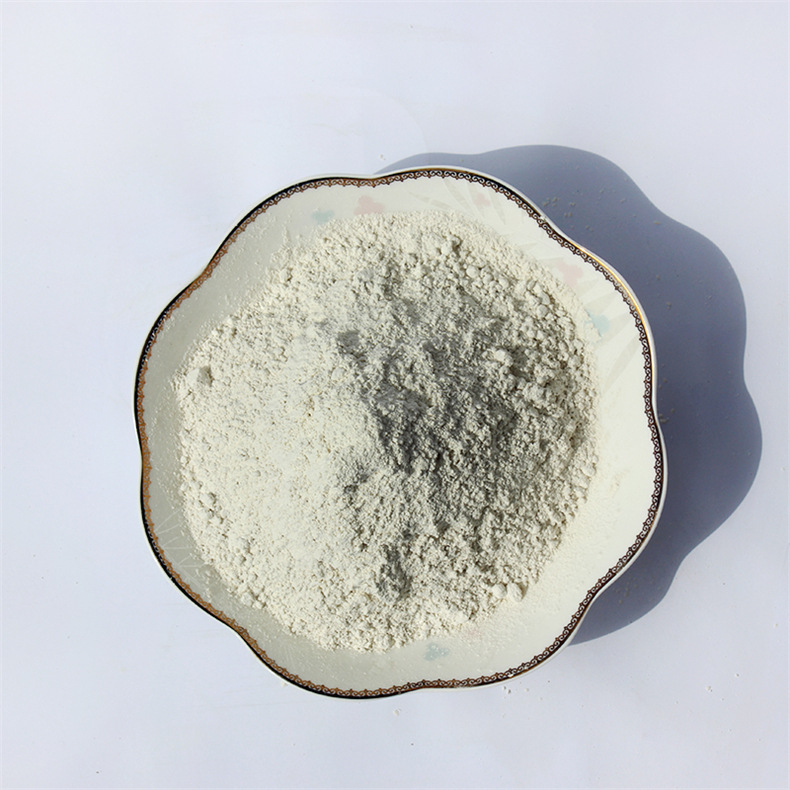

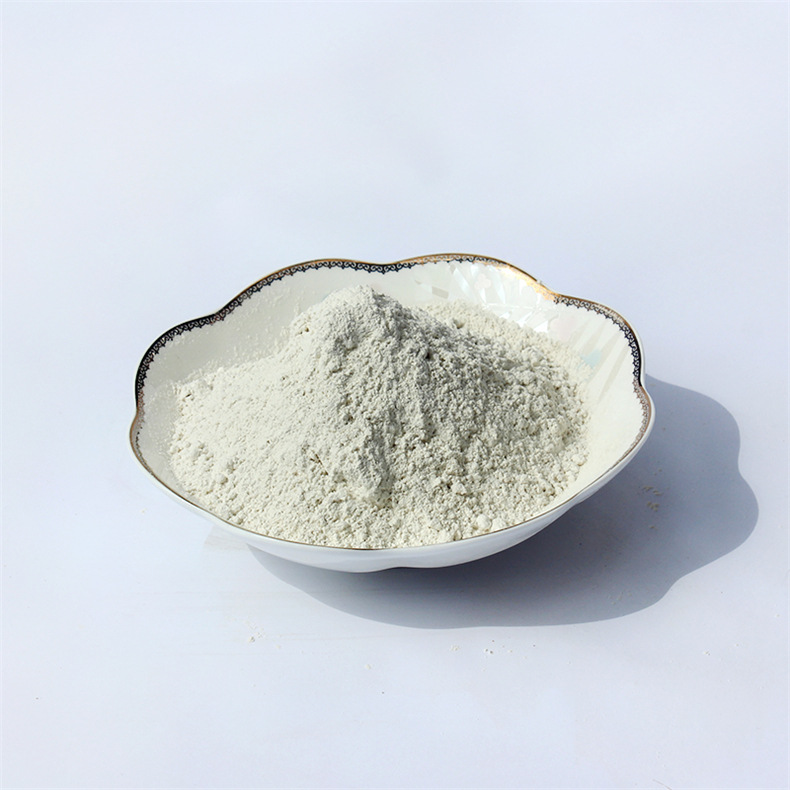

⑹该产品为无毒无味的白色固体粉状,使用方便。

⑺加入量少(根据涂料比重,一般用量1—2%)。

PANO_20130618_160932

产品用途:

    主要用于各种精密铸造业中醇基涂料悬浮剂、抗夹砂粘结剂及多种陶瓷彩釉涂料中,用作基料的悬浮剂、触变剂、抗沉淀剂。用于乳胶漆等日用化工中,用作悬乳体和膏体的触变剂、乳胶稳定剂、较强极性油溶剂中的增稠剂,还可用作织物上浆料。

IMG_20130716_142649

锂基膨润土产品使用方法:

⑴锂改性膨润土比水以1:1润湿,充分搅拌均匀,制成均匀的土膏。

⑵加入少量醇溶剂混压,然后加入耐火材料、粘结剂、附加剂、醇溶剂等继续混压成涂料膏。

⑶加入醇溶剂稀释,搅拌均匀成一定粘度的涂料、喷涂或涂刷于型砂表面,2-4min后点火烧干。

⑷做醇基块干涂料时,其加量为耐火材料的2-4%。

55cd977010f07

涂料实用例:

⑴特种铸造用膨润土涂料

涂料基本组成(重量份):耐火基材(镁橄榄石或铝矾土粉)100;多元助熔剂(视耐火基材原有烧结点调节)0.5--2;锂基膨润土2-3;活化剂(水和少量甲醇,使锂土溶胀于乙醇中)适量;溶剂(乙醇或异丙醇)适量;醇溶性树脂(粘结剂)2-3。主要技术指标:粘度10秒左右(6#粘度杯);密度1.67--1.68g/cm3;悬浮性98%以上(24小时);发气性20ml/g800℃;抗急热开裂性好(400℃电热炉保温2分钟)。该涂料的成本仅为进口涂料的1/5--1/6,使每吨铸件的涂料费用从92元下降到仅14元,涂料也实现了商品化,价格便宜,供应及时。该涂料不仅可应用于推进器铸件的铸造工艺,还可在其它各种中大型铜合金铸件的生产中得到应用,以提高铸件表面质量,降低废品率。

⑵建筑装饰高温涂料

配方:铝矾土57.05(%);锂基膨润土3.35(%);粘结剂6.04(%);助剂适量;水33.56(%)。

将预先制好的锂基膨润土加入一定量的水制成凝膏,放置24小时后,再加入一定量的水和粘结剂,球磨20分钟后再加入耐火骨料和助剂,继续球磨30分钟即得高温涂料。

55cd9791f1bdc

55cd979b92033

55cd974c7265e

55cd97a9e2ca7

55ca9df00d679

55ca9dc5da276

55ca9db9bfff2

201208021743196559

安吉县益国膨润土厂欢迎您!
